DisplayPort有源光缆
..
上一篇:没有了
下一篇:没有了

DP光纤线

产品描述

睿酷尔DisplayPort有源光缆支持DisplayPort 1.2, DisplayPort 1.4协议规范,传输速率支持32.4Gbps,分辨率达8K@30Hz,并向下兼容更低版本。


内置高端光电转换模块,分发射端(TX)和接收端(RX), 发射端的光电模块将来自视频源设备的电信号转换为通过光缆传输到接收器的光信号,接收端光电模块将光信号转换回原始电信号,以便在电视,显示器,或大屏幕投影仪等设备上显示。


线缆采用光电混合缆,包括4根光纤7根铜线,解决了光电模块的供电问题,无需外接电源。线缆外径小,重量轻,占用空间小,具有优越的弯曲性能和良好的耐侧压性能,便于布线施工,节约成本。发射端和接收端采用锌合金外壳屏蔽,提供最大的强度和耐用性。


睿酷尔DisplayPort 1.4有源光缆兼容早前版本,如DP1.3, DP1.2, DP1.1等,在高清投影,数字家庭影院,电竞等商用及工业用音频视频解决方案领域得到了广泛应用。

产品特性

l 支持DisplayPort 1.4版本协议规范

l 无需外部供电

l 即插即用

l EMI/RFI 阻抗

l 传输距离可达200米

l 支持HDR/CEC/FEC

l 适用设备:带DP接口的投影仪,电脑,显示器等


规格参数
性能
支持规范DisplayPort 1.4, DisplayPort 1.2
传输速率32.4Gbps
分辨率8K@30Hz, 4K@120Hz等,向下兼容
接口
输入/输出DP公头转DP公头
接口材质镍铜
线缆
线缆结构4*光纤+7*铜线
光纤规格4*OM3多模光纤
铜缆规格30AWG*2+28AWG*3+24AWG*2
长度1-200米可选
线缆外披PVC(常规),其他材质可定制
颜色黑色
线径4.8mm±0.1mm
弯曲半径(动态)mm20D
弯曲半径(静态)mm10D
拉力(瞬间)(N)300
拉力(持续)(N)150
扁平压力(瞬间)(N/100mm)600
扁平压力(持续)(N/100mm)300
环境相关
工作温度-20℃~+70℃
储存温度-20℃-+80℃
功率
输入电压+3.3V

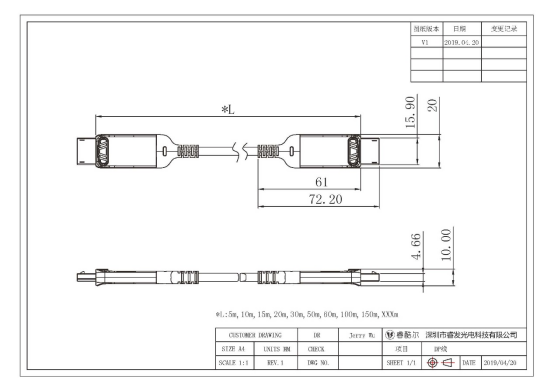

线缆结构

DisplayPort有源光缆(图1)
